工地臨時用電設備的安裝技能

發布時間：2020/04/28 電力專題 瀏覽次數：3218

工地臨時用電系統中的設備主要包括配電變壓器及周邊設備（電源）、總配電箱、分配電箱及開關箱等。下面分別介紹這些設備的安裝技能。

1　配電變壓器及周邊設備的安裝

配電變壓器、跌落式高壓熔斷器、避雷器、接地裝置等構成了工地臨時用電系統的電源部分，安裝時需要配合安裝和連接。

（1）配電變壓器的安裝

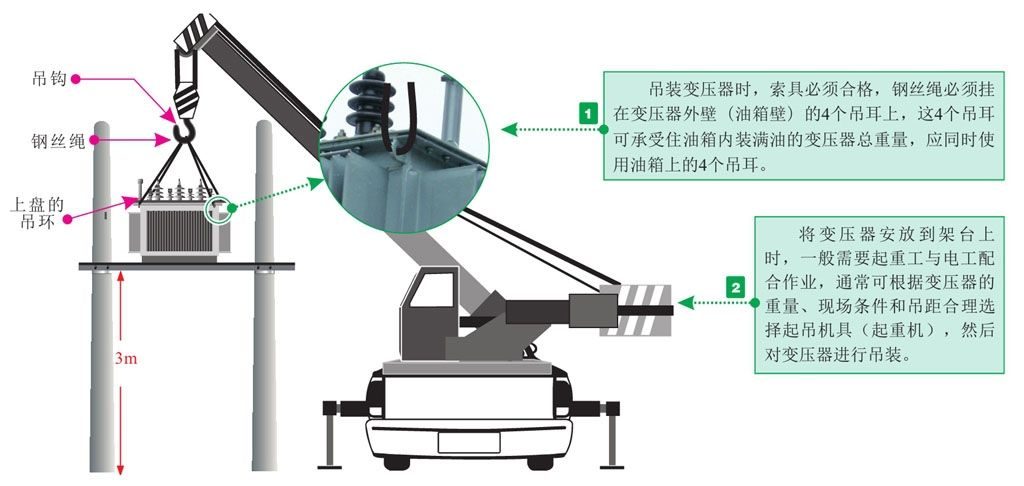

配電變壓器需要安裝在電桿的架臺上，安裝時，通常需要借助起重機將其吊起，安放在架臺上，并進行固定。

配電變壓器的安裝

配電變壓器的安裝（續）

（2）跌落式高壓熔斷器的安裝

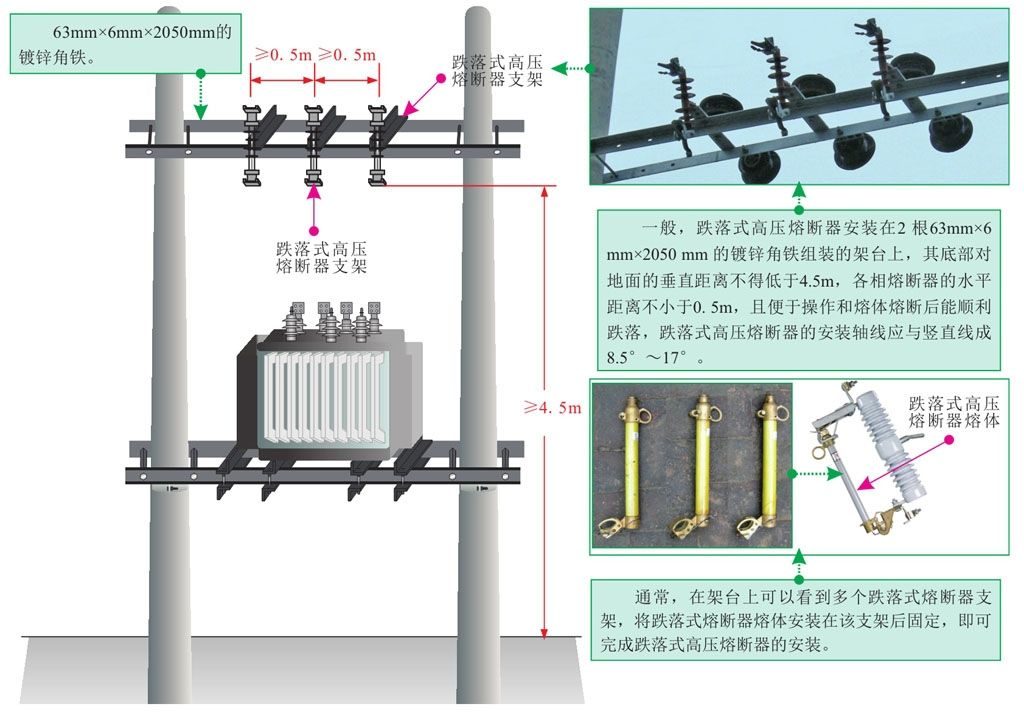

跌落式高壓熔斷器主要由絕緣支架、熔斷器熔體等構成，安裝在配電變壓器高壓側或輸送給分支的線路上，具有短路保護、過載及隔離電路的功能。

跌落式高壓熔斷器的安裝

值得注意的是，跌落式高壓熔斷器的熔體按配電變壓器內部或高、低壓出線發生短路時能迅速熔斷的原則進行選擇。

熔體的熔斷時間必須小于或等于0.1s。通常，配電變壓器容量在100kVA及以下時，跌落式高壓熔斷器的熔體額定電流按變壓器高壓側額定電流的2～3倍選擇；變壓器容量在100kVA以上時，跌落式高壓熔斷器的熔體額定電流按變壓器高壓側額定電流的1.5～2倍選擇。

（3）避雷器的安裝

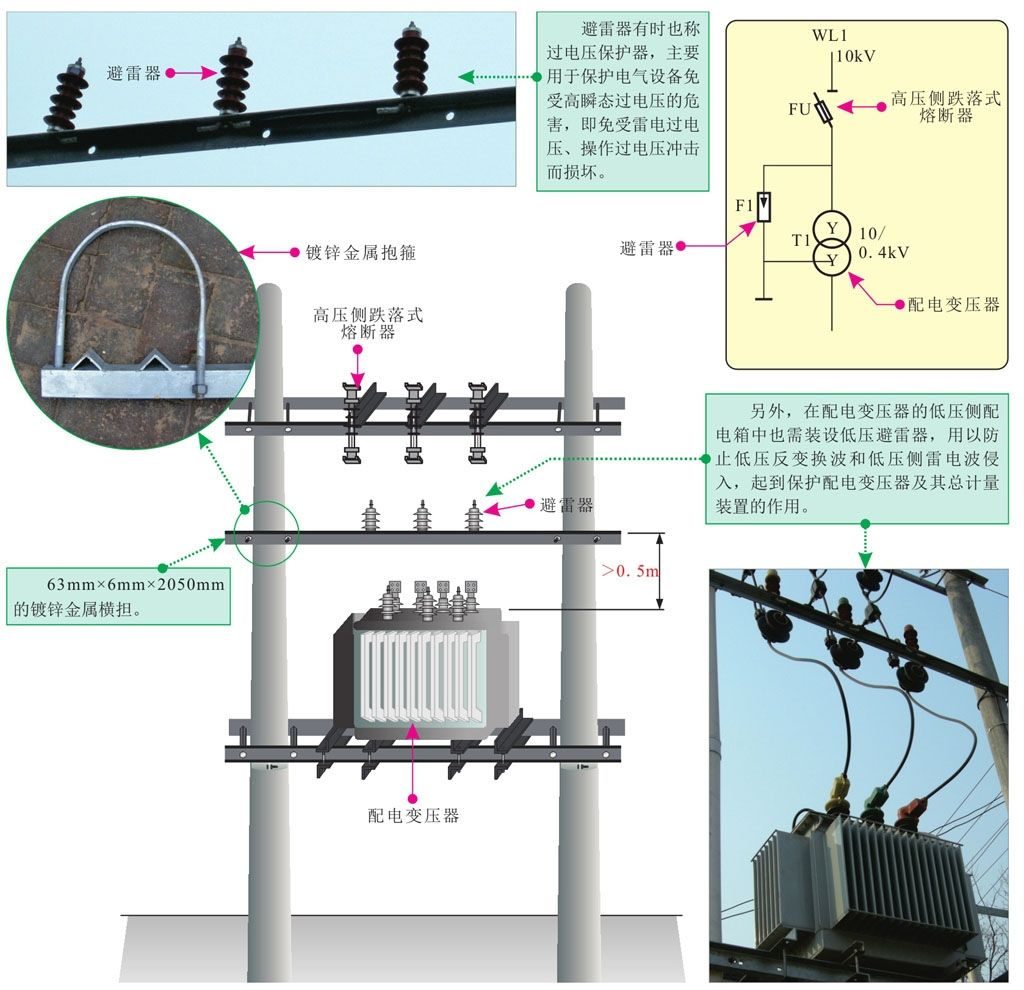

避雷器是配電變壓器中必不可少的防雷裝置，一般高壓側避雷器應安裝在高壓熔斷器與變壓器之間，通常安裝在一根63mm×6mm×2050mm的鍍鋅金屬橫擔上。

避雷器的安裝

（4）接地裝置的安裝

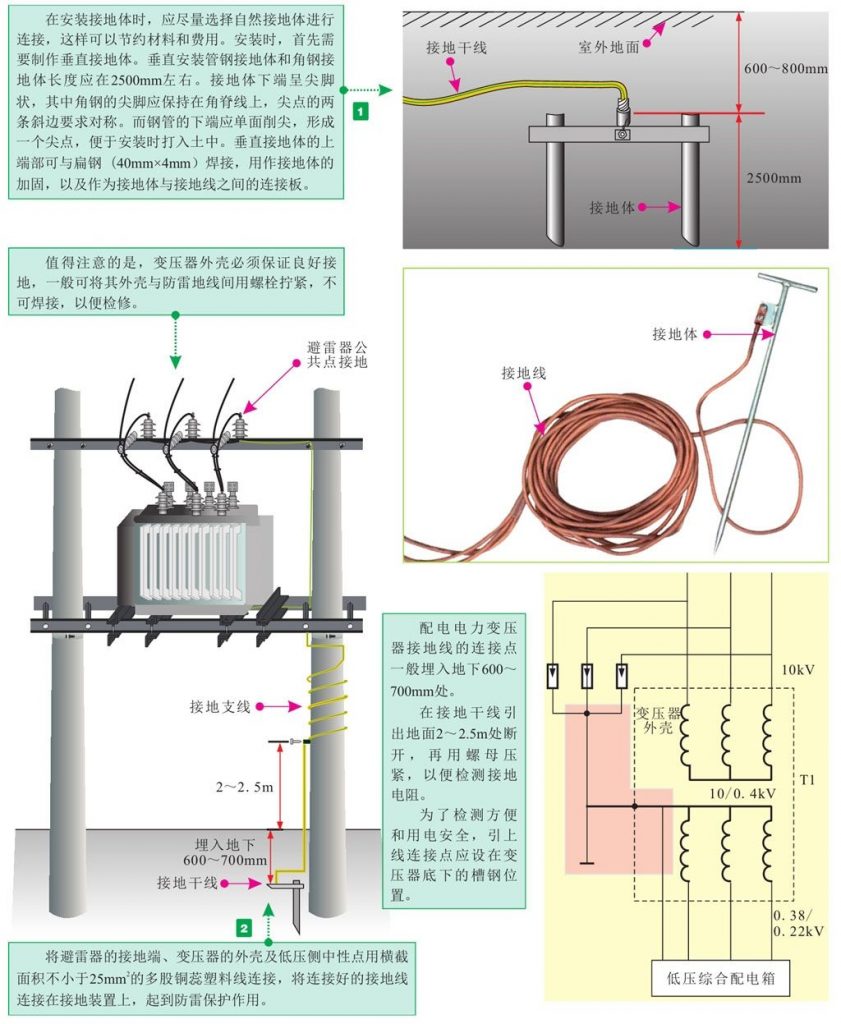

接地裝置主要由接地體和接地線組成。通常，直接與土壤接觸的金屬導體被稱為接地體；電氣設備與接地線之間連接的金屬導體被稱為接地線。接地裝置的安裝包括接地體的安裝和接地線的安裝兩部分。

接地裝置的安裝

2　總配電箱的安裝

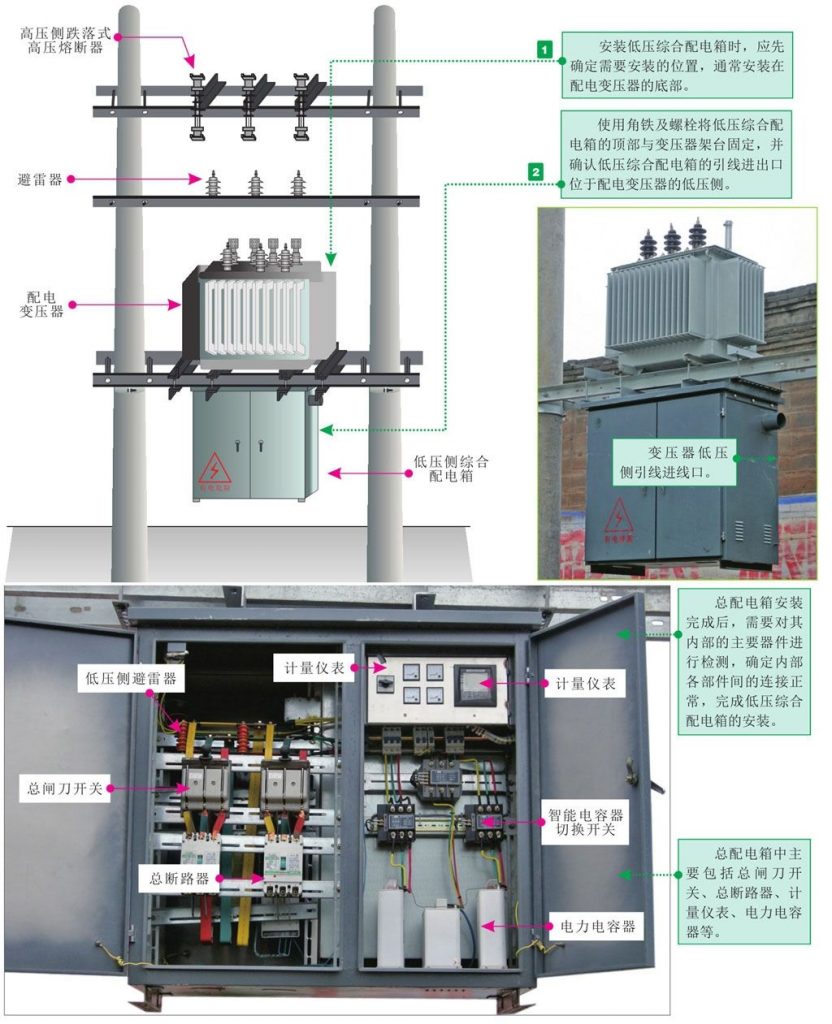

總配電箱主要用于與配電變壓器輸出側的連接，通常為標準統一的低壓綜合不銹鋼配電箱，一般安裝于配電變壓器架臺下側。

總配電箱的安裝

配電變壓器及相關配電裝置、總配電箱安裝好后，接下來需要使用相應規格的導線將這些裝置連接起來。

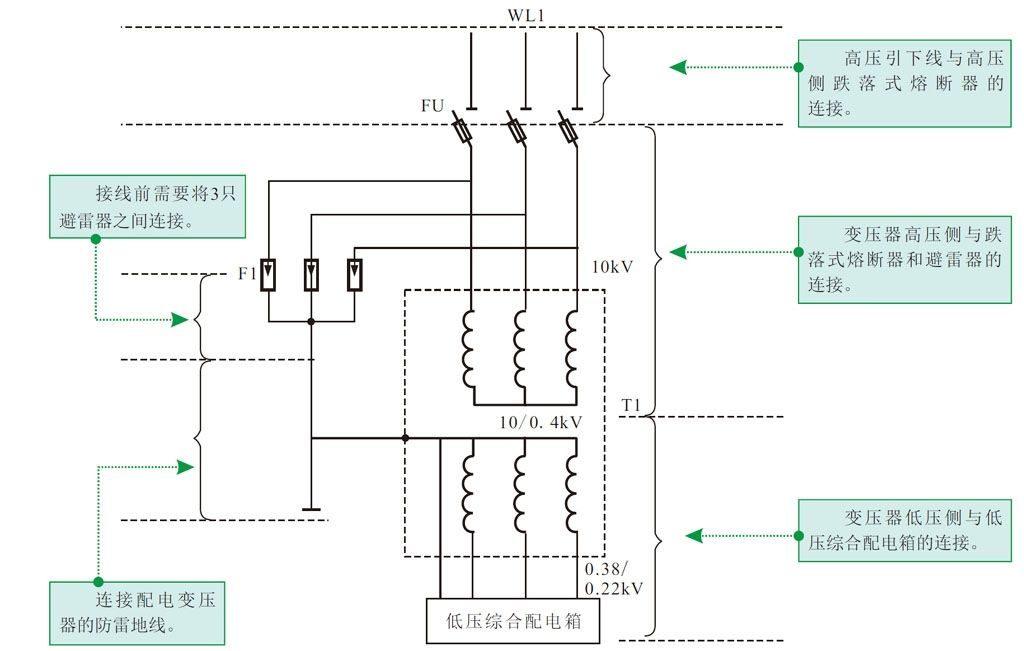

配電變壓器與相關設備接線示意圖

配電變壓器與相關設備接線之前，需要先將避雷器兩兩之間連接，再與接地裝置引線相連接，避雷器之間的連接線通常為橫截面積不小于25mm2的多股銅芯塑料線

避雷器之間的接線操作

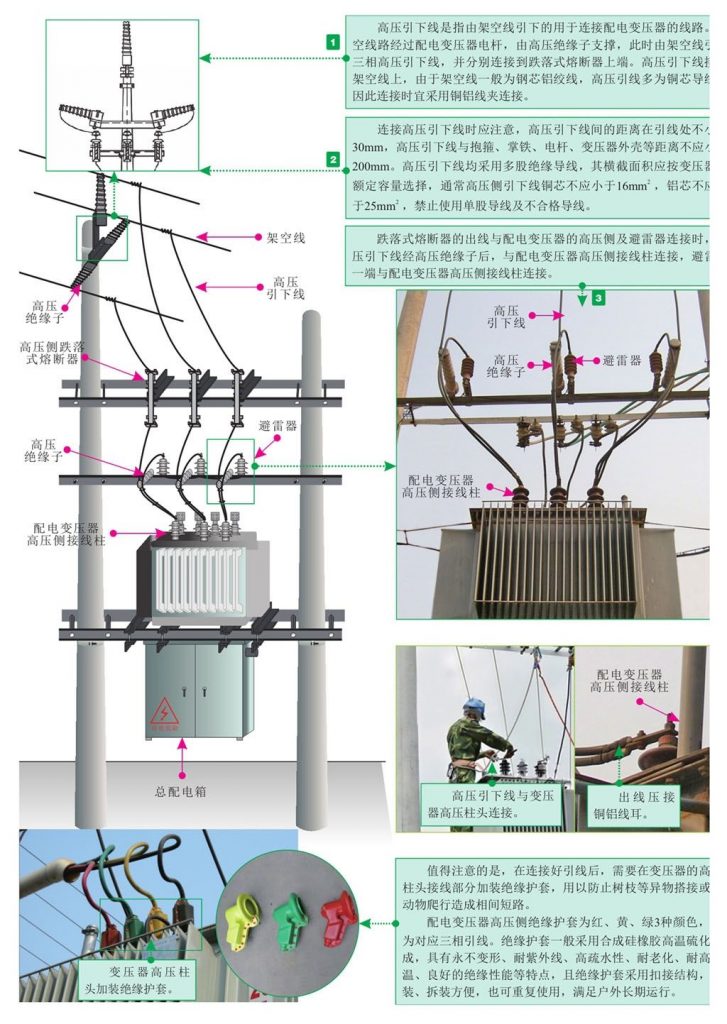

避雷器之間接線完成后，接下來需要按供電關系，將高壓引下線與跌落式熔斷器、避雷器、配電變壓器及總配電箱連接。圖為配電變壓器與相關設備的接線。

　配電變壓器與相關設備的接線

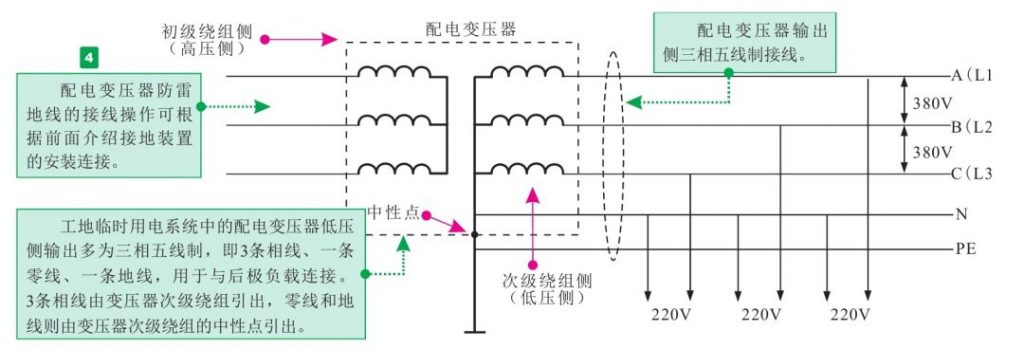

配電變壓器與相關設備的接線（續）
