圖1的左圖中，我們看到兩個電池E1和E2并聯。電池當然是電壓源了，它們的內阻分別是r1和r2。

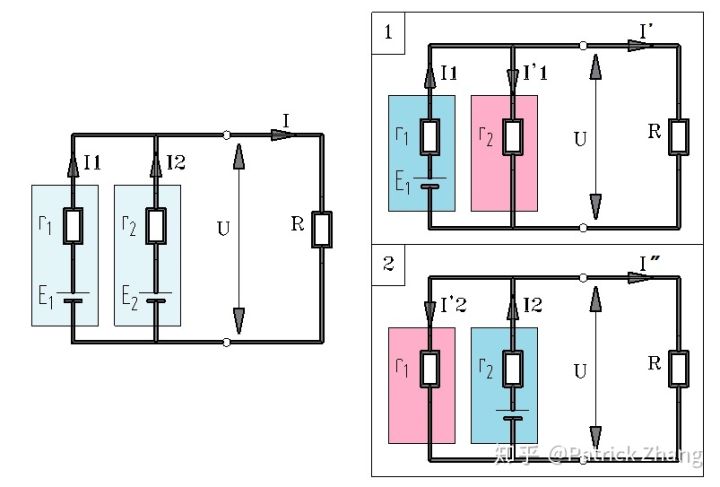

按疊加原理，我們把圖1左圖分解為圖1的1圖和2圖。其中1圖是把電壓源E2短接后的圖，而2圖是把電源E1短接后的圖。

提醒：疊加原理在分析電路時，非討論對象的電壓源一律短路，非討論對象的電流源一律開路。

由1圖，我們看到電壓源E1流出的電流分為兩路，其中一路是流往負載的電流I’，還有流過電壓源E2內阻r2的電流I’1；再看2圖，我們看到電壓源E2流出的電流分為兩路，其中一路是流往負載的電流I”，還有流過電壓源E1內阻r1的電流I’2。

由此可見，兩只電壓源并聯，其中某電壓源的電動勢會產生流出的電流，而另外一只并聯電壓源產生的電流卻會流過本電壓源的內阻，造成發熱。

我們把這種發熱電流叫做電源環流。電源環流會造成電池劇烈發熱，嚴重時電源會因此而燒毀。

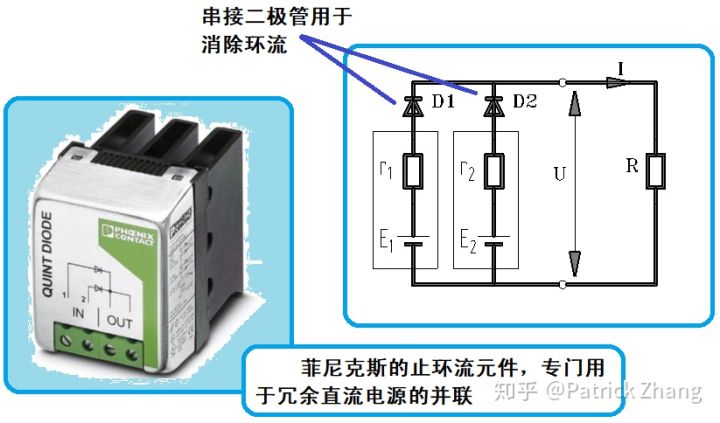

在實用中，為了避免環流，兩只電壓源并聯時必須在正極串聯二極管來消除環流。見下圖：

至于電流源串聯，分析方法類似。注意到電流源的內阻與電流源G是并聯關系，且內阻值很大。

當電流源串聯后，電流源內阻上會產生高壓，把系統給擊穿。
