本發明屬于電力電子技術領域，尤其涉及一種升壓電路失效檢測方法及裝置。

背景技術：

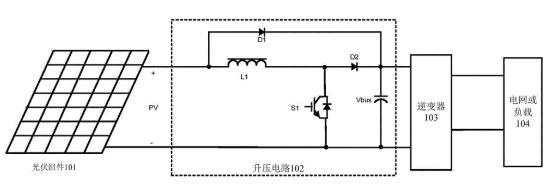

在光伏發電裝置中，光伏組件產生的電能經過升壓電路升壓后輸送至下一級的逆變器，由逆變器將升壓后的直流電轉換為交流電，最后得到的交流電輸送至電網或提供給負載。如果升壓電路失效無法正常升壓，將導致整個光伏發電裝置工作異常，因此，需要檢測升壓電路是否失效。

目前，常規檢測升壓電路失效的方式是在光伏發電裝置在非并網時通過升壓實現，即通過控制升壓電路中的開關管按一定占空比導通，使升壓電路的輸出電壓升壓，如果升壓電路的輸出電壓無法升高則說明升壓電路失效。但是當升壓電路的輸入電壓較高時，升壓電路的輸出電壓也會比較高，如果升壓電路的輸出電壓過高將導致升壓電路內的電力器件損壞，因此，當升壓電路的輸入電壓較高時，無法通過升壓電路升壓與否來判斷升壓電路是否失效。

技術實現要素：

有鑒于此，本發明的目的在于提供一種升壓電路失效檢測方法及裝置，以解決當升壓電路的輸入電壓較高時，無法檢測升壓電路是否失效的技術問題，具體的技術方案如下：

第一方面，本申請提供了一種升壓電路失效檢測方法，應用于光伏發電裝置中，所述光伏發電裝置包括升壓電路和逆變器，且所述升壓電路的輸出端連接所述逆變器的輸入端，所述方法包括：

在控制所述逆變器工作且檢測到所述逆變器的輸入電壓低于第一電壓閾值后，控制所述升壓電路工作且使所述升壓電路的輸入端或輸出端的電壓固定，以及控制所述升壓電路中電壓未被固定的一端的電壓給定值變化第二電壓閾值，且變化方向保證輸出電壓高于輸入電壓，其中所述第一電壓閾值小于所述升壓電路的電壓應力；

根據所述升壓電路的輸出電壓實際值和輸入電壓實際值判斷所述升壓電路是否失效，其中，所述第二電壓閾值滿足所述升壓電路的實際輸出電壓仍低于所述第一電壓閾值；

若所述輸出電壓實際值與輸入電壓實際值的電壓差在第一電壓范圍內，則確定所述升壓電路正常，所述第一電壓范圍根據所述第二電壓閾值得到；

若所述電壓差在接近零的第二電壓范圍，則確定所述升壓電路失效。

可選地，控制所述升壓電路工作且使所述升壓電路的輸入端或輸出端的電壓固定，以及控制所述升壓電路中電壓未被固定的一端的電壓給定值變化第二電壓閾值，且變化方向保證輸出電壓高于輸入電壓，包括：

控制所述升壓電路工作且使所述升壓電路的輸出電壓保持固定不變；

以及，控制所述升壓電路的輸入電壓給定值降低第二電壓閾值。

可選地，所述根據所述升壓電路的輸出電壓實際值和輸入電壓實際值判斷所述升壓電路是否失效，包括：

根據所述升壓電路的輸出電壓實際值與所述升壓電路的輸入電壓實際值判斷所述升壓電路是否失效；

若所述輸出電壓實際值與所述輸入電壓實際值之間的電壓差接近零的第二電壓范圍，則確定所述升壓電路失效；

若所述電壓差在第一電壓范圍內，則確定所述升壓電路正常；

其中，所述第一電壓范圍根據所述第二電壓閾值確定。

可選地，控制所述升壓電路工作且使所述升壓電路的輸入端或輸出端的電壓固定，以及控制所述升壓電路中電壓未被固定的一端的電壓給定值變化第二電壓閾值，且變化方向保證輸出電壓高于輸入電壓，包括：

控制所述升壓電路的輸入電壓保持固定不變；

以及，控制所述升壓電路的輸出電壓給定值升高第二電壓閾值，且所述輸出電壓給定值升高所述第二電壓閾值后仍低于所述第一電壓閾值。

可選地，所述根據所述升壓電路的輸出電壓實際值和輸入電壓實際值判斷所述升壓電路是否失效，包括：

根據所述升壓電路的輸出電壓實際值與所述升壓電路的輸入電壓實際值判斷所述升壓電路是否失效；

若所述輸出電壓實際值與所述輸入電壓實際值之間的電壓差在所述第一電壓范圍內，則確定所述升壓電路正常；

若所述電壓差在接近零的第二電壓范圍內，則確定所述升壓電路失效；

其中，所述第一電壓范圍根據所述第二電壓閾值確定。

可選地，所述升壓電路包括boost升壓電路。

可選地，在控制所述逆變器工作且檢測到所述逆變器的輸入電壓低于第一電壓閾值后，控制所述升壓電路工作，包括：

控制所述逆變器工作以使所述逆變器的輸入電壓降低；

當檢測到所述逆變器的輸入電壓低于所述第一電壓閾值后，輸出使所述升壓電路內的開關管以預設占空比導通的控制信號，以使所述升壓電路處于工作狀態。

第二方面，本申請還提供了一種升壓電路檢測裝置，應用于光伏發電裝置中，所述光伏發電裝置包括升壓電路和逆變器，且所述升壓電路的輸出端連接所述逆變器的輸入端，所述裝置包括：

升壓電路控制模塊，用于在控制所述逆變器工作且檢測到所述逆變器的輸入電壓低于第一電壓閾值后，控制所述升壓電路工作且使所述升壓電路的輸入端或輸出端的電壓固定，以及控制所述升壓電路中未被固定的一端的電壓給定值變化第二電壓閾值，且變化方向保證輸出電壓高于輸入電壓，其中，所述第一電壓閾值小于所述升壓電路的電壓應力；

失效檢測模塊，用于根據所述升壓電路的輸出電壓實際值和輸入電壓實際值判斷所述升壓電路是否失效，其中，所述第二電壓閾值滿足所述升壓電路的實際輸出電壓仍低于所述第一電壓閾值；

第一確定模塊，用于當所述輸出電壓實際值與輸入電壓實際值的電壓差在第一電壓范圍內時，確定所述升壓電路正常，所述第一電壓范圍根據所述第二電壓閾值得到；

第二確定模塊，用于當所述電壓差不在所述第一電壓范圍內且接近于零時，確定所述升壓電路失效。

可選地，所述升壓電路控制模塊包括：

輸入給定值降低子模塊，用于在控制所述逆變器工作且檢測到所述逆變器的輸入電壓低于第一電壓閾值后，控制所述升壓電路的輸出電壓保持固定不變，以及，控制所述升壓電路的輸入電壓給定值降低第二電壓閾值。

可選地，所述失效檢測模塊包括：

第一判斷子模塊，用于根據所述升壓電路的輸出電壓實際值與所述升壓電路的輸入電壓實際值判斷所述升壓電路是否失效；若所述輸出電壓實際值與所述輸入電壓實際值之間的電壓差接近零的第二電壓范圍，則確定所述升壓電路失效；若所述電壓差在第一電壓范圍內，則確定所述升壓電路正常；

其中，所述第一電壓范圍根據所述第二電壓閾值確定。

可選地，所述升壓電路控制模塊，包括：

輸出給定值升高子模塊，用于在控制所述逆變器工作且檢測到所述逆變器的輸入電壓低于第一電壓閾值后，控制所述升壓電路的輸入電壓保持固定不變，以及，控制所述升壓電路的輸出電壓給定值升高所述第二電壓閾值，且所述輸出電壓給定值升高所述第二電壓閾值后仍低于所述第一電壓閾值。

可選地，所述失效檢測模塊，包括：

第二判斷子模塊，用于根據所述升壓電路的輸出電壓實際值與所述升壓電路的輸入電壓實際值判斷所述升壓電路是否失效；若所述輸出電壓實際值與所述輸入電壓實際值之間的電壓差在所述第一電壓范圍內，則確定所述升壓電路正常；若所述電壓差在接近零的第二電壓范圍內，則確定所述升壓電路失效；

其中，所述第一電壓范圍根據所述第二電壓閾值確定。

可選地，所述升壓電路控制模塊包括：

逆變器控制子模塊，用于控制所述逆變器工作以使所述逆變器的輸入電壓降低；

升壓電路控制信號輸出子模塊，用于當檢測到所述逆變器的輸入電壓低于所述第一電壓閾值后，輸出使所述升壓電路內的開關管以預設占空比導通的控制信號，以使所述升壓電路處于工作狀態。

第三方面，本申請還提供一種控制器，應用于光伏發電裝置中，所述光伏發電裝置包括升壓電路和逆變器，且所述升壓電路的輸出端連接所述逆變器的輸入端，所述控制器包括：存儲器和處理器，所述存儲器內存儲有程序指令，所述處理器調用所述存儲器內的程序指令以執行權利要求1-5任一項所述的升壓電路失效檢測方法。

本實施例提供的升壓電路失效檢測方法，先控制逆變器并網工作，逆變器并網后工作電壓會降低，升級電路的輸出端連接至逆變器的輸入端，因此，當逆變器的工作電壓降低后，升壓電路的輸出電壓也會降低，當檢測到逆變器的工作電壓低于第一電壓閾值(第一電壓閾值小于升壓電路的電壓應力)后，控制升壓電路的輸出電壓(或輸入電壓)保持固定，調整輸入電壓給定值(或輸出電壓給定值)，利用升壓電路具有升壓功能這一原理，如果升壓電路能夠正常工作，則在其輸入/輸出電壓給定值發生變化后，其輸入電壓實際值或輸出電壓實際值會跟隨相應的給定值變化，使得輸出電壓實際值與輸入電壓實際值之間的電壓差接近于給定值的變化值；如果升壓電路存在異常無法實現升壓，則其輸入電壓實際值或輸出電壓實際值仍為升壓電壓工作前的狀態即基本相等。因此，通過計算輸出電壓實際值與輸入電壓實際值之間的電壓差即可判斷升壓電路是否失效。該方案不受升壓電路輸入電壓高低的限制，可以應用于輸入電壓較高的應用場景，即，在升壓電路的輸入電壓較高時能夠檢測升壓電路是否失效。
